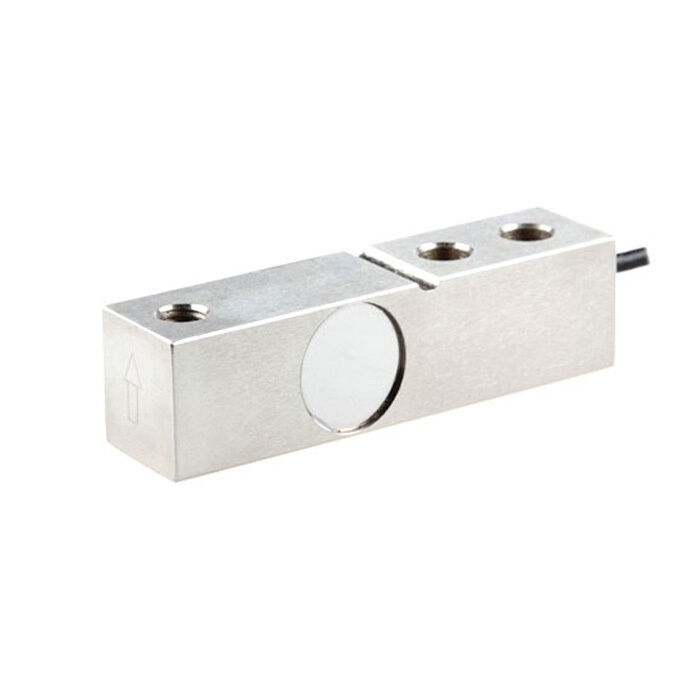

Beam Load Cell, 200 kg/500 kg/1000 kg/3 ton/5 ton tot 10 ton
Na de aankoop van een RJ-belastingcel kunt u een speciale digitale paneelmeter kopen om de metingen rechtstreeks te verkrijgen, of een zender kopen om het standaardsignaal naar PLC, DCS en andere systemen uit te voeren.Gepersonaliseerd uitgangssignaal is 0-5V, 0-10V, of 4-20mA.
Opmerking: de belastingcel kan niet tegelijkertijd aan de zender en de regelaar worden aangesloten slechts één kan worden gekozen.
Cantilever balk lading cellen hebben capaciteit variëren van 200 kg, 500 kg, 1000 kg, 3 ton, 5 ton tot 10 ton.
Specificatie
| Model |
RJ. |
| Verzendgewicht |
1.1 tot en met 5 kg |
| Capaciteitsbereik * |
200 kg~10 ton |
| Aangepaste displaycontroller |
(Klik op de pagina van de controller) |
| Gepaste zender |
(Klik op de pagina van de zender) |
| Precisiteit |
0.02% F.S. (lineariteit + hysteresis + herhaalbaarheid) |
| Gevoeligheid |
2.0±0.1mV/V |
| Een griezel. |
±0,02%F.S/30min |
| Nul uitslag |
± 1% F.S. |
| Temperatuur-effect op nul |
± 0,02% F.S/10°C |
| Temperatuur-effect op de productie |
± 0,02% F.S/10°C |
| Werktemperatuur |
-20°C~+65°C |
| Invoerimpedantie |
380 ± 10Ω |
| Uitgangsimpedantie |
350 ± 3Ω |
| Isolatieweerstand |
≥ 5000 MΩ |
| Veiligheidsoverbelasting |
150% F.S. |
| Brengspanning (opwekkingsspanning) |
DC 10V |
| Materiaal |
met een breedte van niet meer dan 600 mm |
| Beschermingsklasse |
IP67 |
| Kabellengte |
3m (< 5 ton), 6m (≥ 5 ton) |
| Bedrading |
EXC+: rood, EXC-: zwart, SIG+: groen, SIG-: wit |
Kenmerken
- Gemakkelijk te installeren:Ontworpen met één vast eind en één geladen eind voor eenvoudige, snelle installatie.
- Lage zwaartepunt:Verbetert de stabiliteit en zorgt voor nauwkeurige metingen.
- Veelzijdig en uitwisselbaar:Hoge compatibiliteit, geschikt voor verschillende systemen met uitstekende uitwisselbaarheid.
- Brede toepassing:Ideaal voor weegschaal, elektronische weegschaal, weegschaal, weegschaal en meer.
- Duurzaam en betrouwbaar:Sterke constructie voor zware belastingcapaciteit, die zorgt voor duurzame, betrouwbare prestaties in industriële omgevingen.
Afmeting
| Capaciteit |
Afmeting (mm) |
| L |
L1 |
L2 |
L3 |
L4 |
H |
Φ |
M |
W |
| 200 kg~2,5 ton |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12 (< 1 1000 kg)
M16 (≥ 1 1000 kg) |
31.8 |
| 3 tot en met 5 ton |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
| 10 ton |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
Toepassing
Tips: Kan ik Cantilever Beam Load Cells gebruiken voor het wegen van vloeistoffen of gassen?
Terwijl Cantilever Beam Load Cells ideaal zijn voor vaste objecten, kunnen ze ook worden gebruikt voor het meten van krachten in verband met vloeistof- of gascontainers, zoals druk of gewicht in tanks,op voorwaarde dat zij deel uitmaken van de drager van de container.
