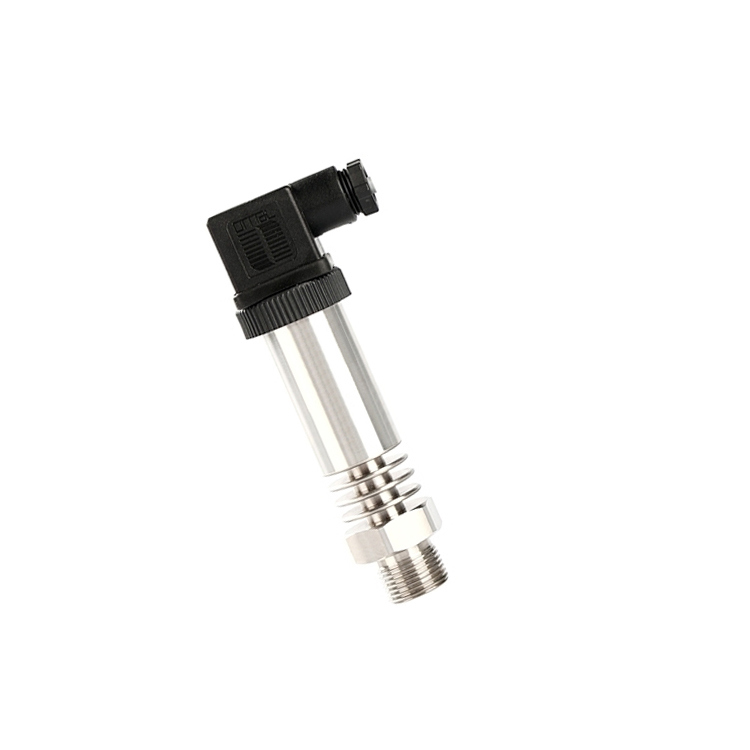

Hoogtemperatuurdruksensor voor stoom/brandstof
Deze serie hogetemperatuurdruksensoren maakt gebruik van een hoogwaardige siliciumpiëzoresistieve drukkern als kernelement.De interne ASI-C's zetten het mV-signaal om in een standaardstroomsignaal (4-20mA/0-20mA), spanningssignaal (0-5V/1-5V/0-10V) of RS485. Druksensor met roestvrijstalen afdichtingsstructuur heeft koelvinnen, hoge antivibratie- en antischokprestaties, meetbereik -0.1~100MPa/ -1~1000bar/ -14~14503psi, bij middelmatige temperatuur -40~+300°C (-40~+572°F), voor stoom/brandstof olie/hoge temperatuur vloeistofdrukmeting.
Overzicht
De druksensor voor stoom/brandstofolie-drukmeting heeft een optionele uitgangssignaal, zoals 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Toepassing:De druksensor wordt veel gebruikt in procesbesturing, luchtvaart, automobiel, medische apparatuur, HVAC en andere gebieden.
Specificatie:
| Gewicht |
0.4 kg |
| Meetbereik * |
-0,1 tot en met 100 MPa (-1 tot 1000 bar/-14 tot en met 14503 psi) |
| Tipe druk* |
Geuldruk (standaard)
Neem contact met ons op voor absolute druk, gesloten druktype (let op dat het meetbereik voor deze twee soorten ≤1MPa moet zijn) |
| Metingsmedium |
Stoom, brandstof, hoogtemperatuurvloeistof (niet-explosiebestendige zone) |
| Stroomvoorziening * |
DC 12V, DC 24V, DC 12-36V |
| Uitgangssignaal * |
2 draden: 4-20mA, 0-20mA
3 draden: 0-5V, 1-5V, 0-10V
RS485 |
| Precisiteit |
±0,5% FS voor 4-20mA, 0-10V, RS485; ±1% FS voor 0-5V, 1-5V |
| Temperatuurverschuiving tot nul |
± 0,03% FS/°C |
| Temperatuurverschuiving van gevoeligheid |
± 0,03% FS/°C |
| Langetermijnstabiliteit |
≤ 0,2% FS/jaar |
| Overbelastingsdruk |
200% FS |
| Frequentie-respons (-3 dB) |
5 kHz~650 kHz |
| Elektrische aansluiting * |
DIN-type aansluiting, M12-type cirkelvormige aansluiting, direct looddraad |
| Draad van drukverbinding * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Reactietijd |
< 10 ms |
| Werktemperatuur |
-40~+80°C (-40~+176°F) |
| Gemiddelde temperatuur |
-40~+250°C (-40~+482°F) |
| Hoeveelheid koelvinnen (gemiddelde temperatuur) * |
3 stuks (0-120°C/32~248°F), 5 stuks (0-180°C/32~356°F), 7 stuks (0-250°C/32~482°F)
Opmerking: Voor hogere gemiddelde temperatuur (0-300°C/32~572°F), neem dan contact met ons op om een koelpijp kits aan te passen. |
| Materiaal |
Housing: 304 roestvrij staal, of 316L roestvrij staal (aanpasbaar)
Vulvloeistof: siliciumolie
Drukpoort: 304 roestvrij staal, of 316L roestvrij staal (aanpasbaar)
Scheidingsdiafragma: 304 roestvrij staal of 316L roestvrij staal (aanpasbaar) |
| Kabellengte |
2 m |
| Beschermingsklasse |
IP65 |
Opmerking: * duidt op optionele parameters, u kunt elke parameter selecteren in drop-downlijsten om uw bestelling te voltooien.
Tekening van de afmetingen van de druksensor(eenheid: mm):
Schema van de bedrading van de druksensor:
Inrichtingsdiagram van de druksensor (eenheid: mm):
Tips: nauwkeurigheid van de druksensor
De nauwkeurigheid is een belangrijke prestatie-index van de druksensor, die een belangrijke schakel vormt voor de nauwkeurigheidsmeting van het gehele meetsysteem.hoe duurder het isAls de nauwkeurigheid van de druksensor aan de nauwkeurigheidsvereisten van het hele meetsysteem voldoet, is dat prima.Dit maakt het mogelijk om goedkopere en eenvoudigere sensoren te kiezen uit vele sensoren die hetzelfde doel dienen.
Voor bepaalde speciale toepassingen is het onmogelijk een geschikte sensor op de markt te kiezen.U kunt contact opnemen met Rujia Automation en ons uw eisen sturen.We zullen ons best doen om sensoren te produceren die aan uw eisen voldoen.
