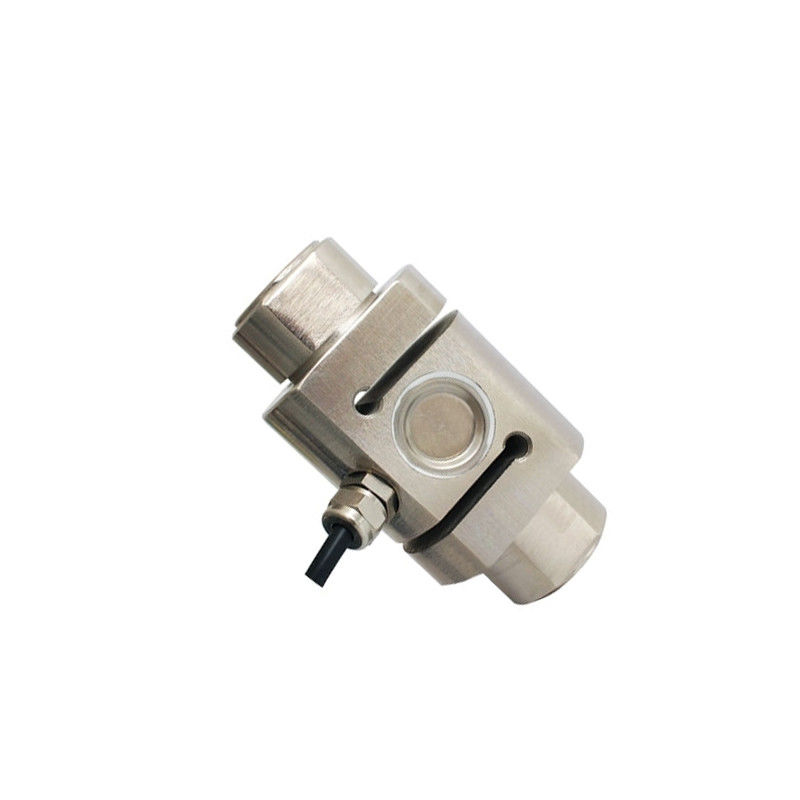

Spannings- en compressiebelastingcel, 100 kg/2 ton tot 20 ton
123
Spannings- en compressielastcellen hebben een capaciteit van 100 kg, 500 kg, 1000 kg, 2 ton tot 20 ton.
Na de aankoop van een RJ-belastingcel kunt u een speciale digitale paneelmeter kopen om de metingen rechtstreeks te verkrijgen, of een zender kopen om het standaardsignaal naar PLC, DCS en andere systemen uit te voeren.Gepersonaliseerd uitgangssignaal is 0-5V, 0-10V, of 4-20mA.
De robuuste constructie is hermetisch afgesloten tot IP67 en beschermt de laadcel perfect tegen bijna elke schade die zich in ruwe omgevingen voordoet.Het compacte ontwerp plus de integrale kabel zorgen voor maximaal gemak voor installatie, zelfs op beperkte ruimte.
Specificatie:
| Model |
RJ-LCS-TJL-4 |
| Verzendgewicht |
1 tot en met 5 kg |
| Capaciteitsbereik * |
100 kg~20 ton |
| Aangepaste displaycontroller |
RJ. |
| Precisiteit |
0.05% F.S. (lineariteit + hysteresis + herhaalbaarheid) |
| Gevoeligheid |
2.0±0.1mV/V |
| Een griezel. |
±0,05% F.S/30min |
| Nul uitslag |
± 1% F.S. |
| Temperatuur-effect op nul |
± 0,05% F.S/10°C |
| Effect van de temperatuur op de uitgang |
± 0,05% F.S/10°C |
| Werktemperatuur |
-20°C~+65°C |
| Inputimpedantie |
380 ± 10Ω |
| Uitgangsimpedantie |
350 ± 3Ω |
| Isolatieweerstand |
≥ 5000 MΩ |
| Veiligheidsoverbelasting |
150% F.S. |
| Brengspanning (opwekkingsspanning) |
DC 10V |
| Materiaal |
met een breedte van niet meer dan 600 mm |
| Beschermingsklasse |
IP67 |
| Kabellengte |
2 m (< 5 ton), 5 m (≥ 5 ton) |
| Bedrading |
EXC+: rood, EXC-: zwart, SIG+: groen, SIG-: wit |
Afmeting:
| Capaciteit |
Afmeting (mm) |
| Een |
H |
ΦB |
Φ |
M |
C |
| 100 tot en met 500 kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 tot 5 ton |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 tot en met 15 ton |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 ton |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
Tips: Hoe detecteer ik een belastingcel met een multimeter?
In de eerste plaats moeten de weerstandswaarden van de in- en uitgang van de belastingcel worden gemeten en worden vergeleken met de weerstandswaarden die op het product zijn aangegeven.,Het is duidelijk dat het gebruik van de nieuwe modules in het kader van de nieuwe modules niet in overeenstemming is met de nieuwe modules.de invoerterminal is 400Ω±20Ω en de uitvoerterminal is 350Ω±5ΩDe andere is de hoge weerstand, waarbij de invoerterminal 800Ω±20Ω en de uitvoerterminal 700Ω±5Ω is.Kies de mV-spanningsoptie van de digitale multimeterDe spanningswaarde = 10V * gevoeligheid van de belastingcel * krachtwaarde / bereikwaarde.Als de gemeten waarde groot verschilt van de berekende waarde, betekent dat de sensor is beschadigd.
Xi'an Ruijia Measuring Instruments Co., Ltd. is een fabrikant van krachtsensoren en aanverwante producten, die zich toelegt op het leveren van oplossingen van hoge kwaliteit voor verschillende industrieën.Met een verbintenis tot innovatie, betrouwbaarheid en precisie, hebben we ons gevestigd als een vertrouwde partner voor bedrijven over de hele wereld.
Sinds de oprichting in 2005 hebben wij jarenlange ervaring opgedaan op het gebied van weegtechnologie, waardoor wij producten kunnen leveren die zijn afgestemd op de behoeften van onze klanten.Ons productassortiment omvat een uitgebreide selectie van laadcellenWe bieden een breed scala aan weegproducten geschikt voor industriële automatisering, logistiek, transport, gezondheidszorg, detailhandel,en nog meer..
Bij Xi'an Ruijia Measuring Instruments Co., Ltd. zijn we trots op onze technologische expertise en onze toewijding aan continue verbetering.Ons team van ervaren ingenieurs is toegewijd aan het ontwikkelen van innovatieve oplossingen die de grenzen van de weegtechnologie verleggenWe zijn een wereldwijd klantenbestand en bedienen diverse marktsectoren over de hele wereld.Onze producten worden gebruikt door bedrijven van alle groottes, van kleine ondernemingen tot multinationals, zowel op de binnenlandse als op de internationale markt.
Qualiteit staat centraal in alles wat wij doen. We houden ons aan strenge kwaliteitscontrolemaatregelen gedurende het gehele productieproces om ervoor te zorgen dat onze producten voldoen aan of hoger zijn dan de industriestandaarden.Onze toewijding aan kwaliteit heeft ons onder onze klanten een reputatie van betrouwbaarheid en uitmuntendheid opgeleverd.Bovendien is klanttevredenheid onze topprioriteit. We bieden uitgebreide klantenservice en ondersteuning, inclusief technisch advies, pre-sales assistentie en after-sales service.om een naadloze ervaring voor onze klanten te garanderen.
Met een focus op innovatie, kwaliteit en klanttevredenheid is Xi'an Ruijia Measuring Instruments Co., Ltd. uw vertrouwde partner voor al uw weegsensorbehoeften.
